意匠図面作成(国内・外国)

専門スタッフによる意匠図面

お客さまからお預かりする原稿と資料(設計図、流用データ、参考写真、模型など)をもとに、長年キャリアを積んだ意匠専門のスタッフが、品質の高い国内外の意匠図面を提供いたします。



意匠として、各図の整合性はもちろんのこと、形態をより明確に伝えるため、CGを含めた表現方法や六面図以外の的確な添付図の提案など、お客さまのご要望に沿った形で仕上げていきます。



外国意匠においては、「それぞれの国」や「国際出願」の様式に合わせて作成し、国内データを流用しての表面陰影のみの作業にも対応します。その表面陰影の表示の仕方も、出来得る限り全ての面に陰影を施し、「部分意匠」の場合は、権利取得範囲外を表現する「点線」と陰影の誤解を招かないよう、はっきり区別出来るような陰影の表示を心がけています。



●スチールかごの意匠 (サンプル画像はクリックで拡大します。他図も同様)

●ファンカバーの意匠

●電気部品の意匠

CG(コンピュータ・グラフィクス)で作成する意匠

意匠の表現方法の多様化として、CGで作成する意匠図面があります。線を使わなくても、表面の明度の変化で形状が特定出来るので、視覚的に判りやすい意匠になります。「部分意匠」の意匠で表現すると非常に効果があると思います。

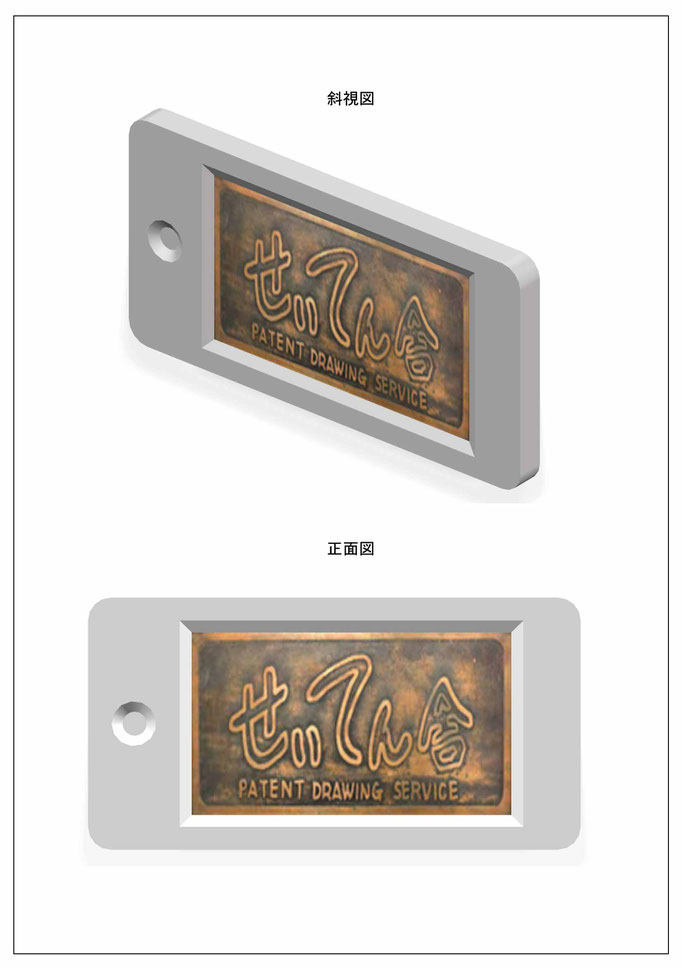

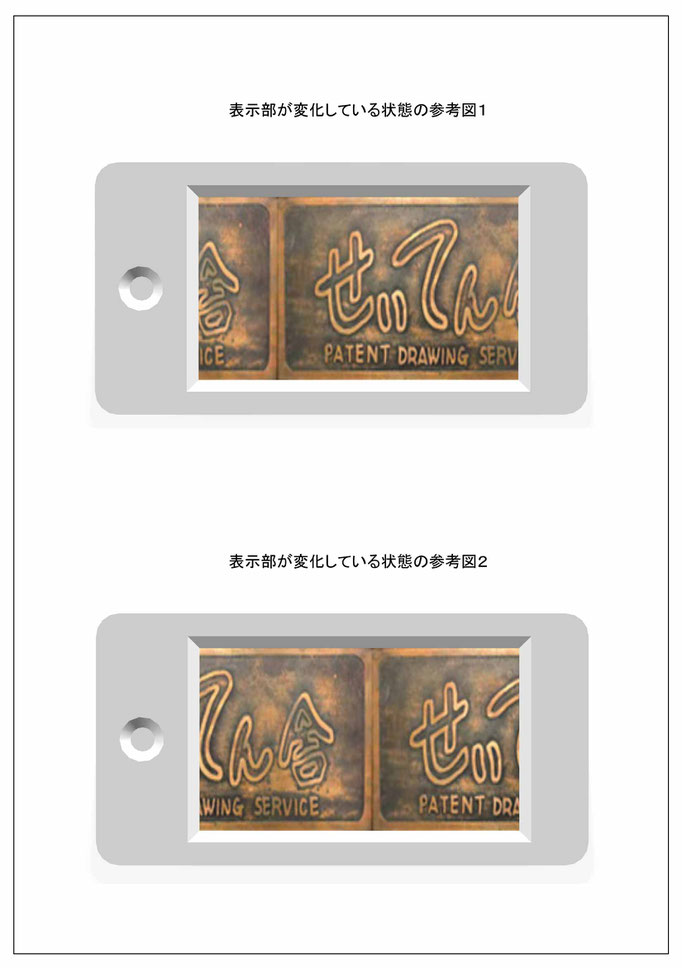

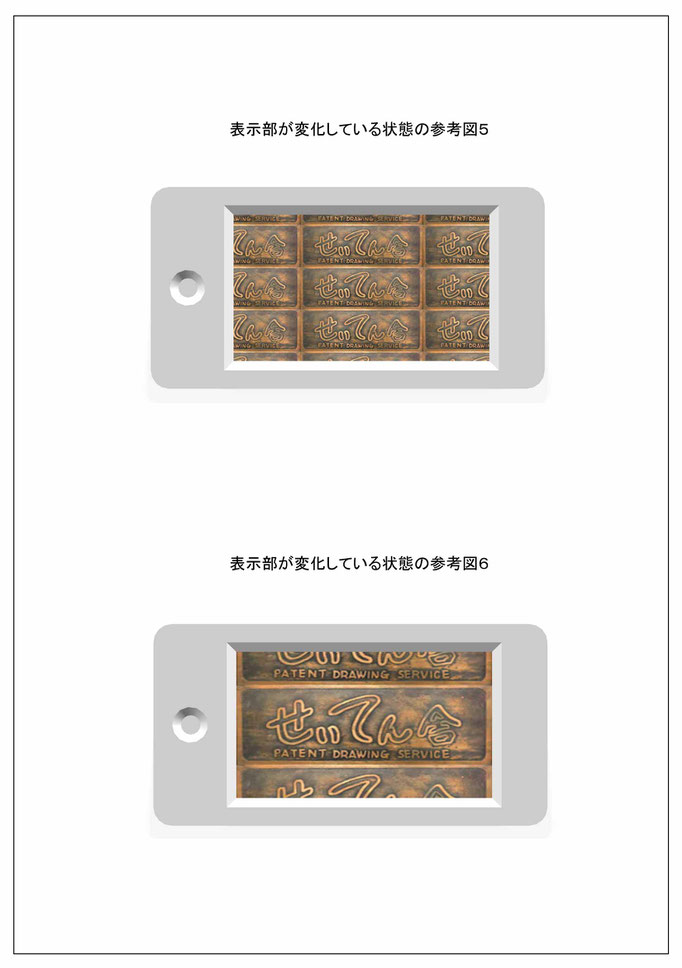

●実線と点線を使わず着色で表現した「画像表示機」の「部分意匠」。グレーに着色された部分を除く部分の意匠

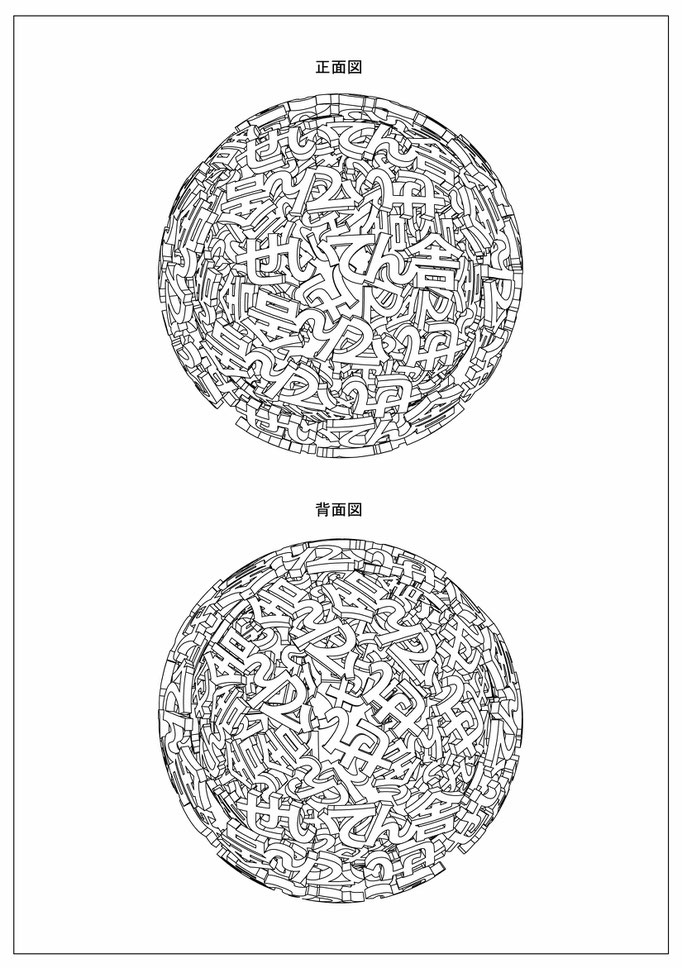

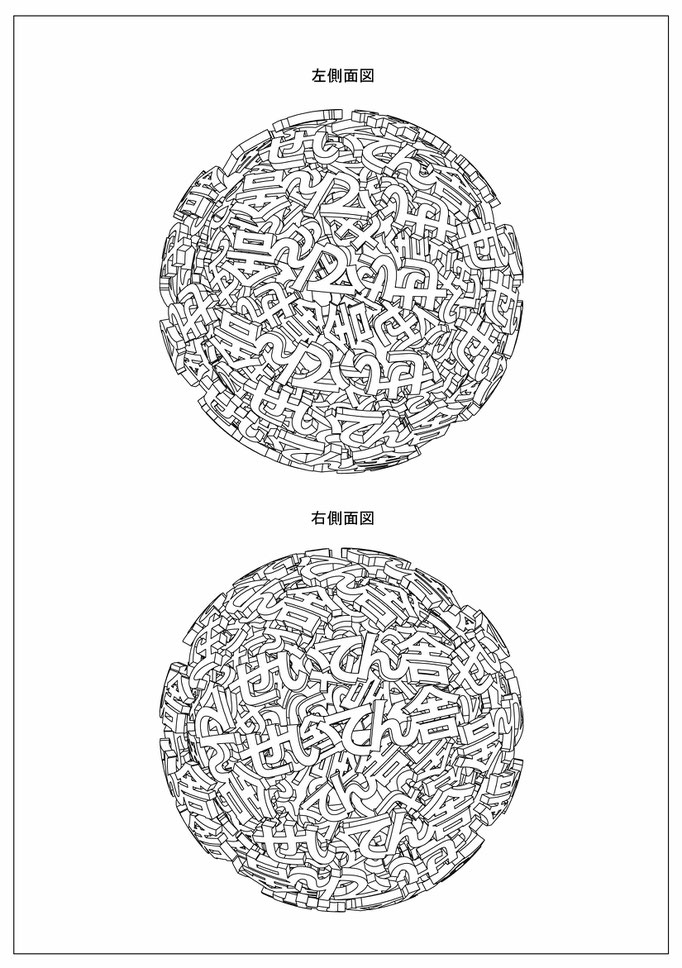

●3D-CADによる「結晶体」をイメージした意匠
